第七次全国人口普查

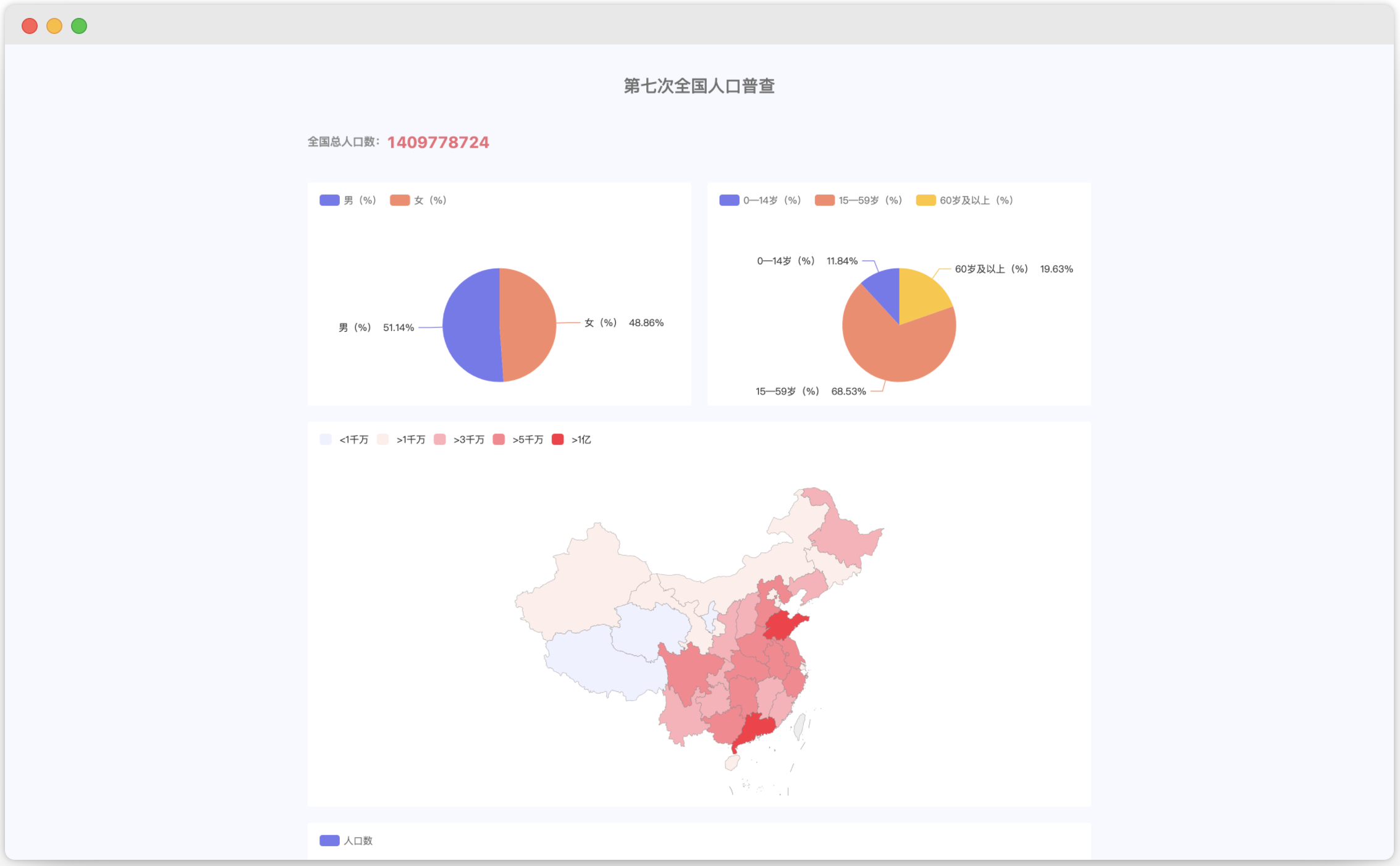

我们以第七次全国人口普查报表为例，完整的描述整个报表的设计过程，以供参考，完成后的报表效果参见第七次全人口普查, 效果如图：
准备数据

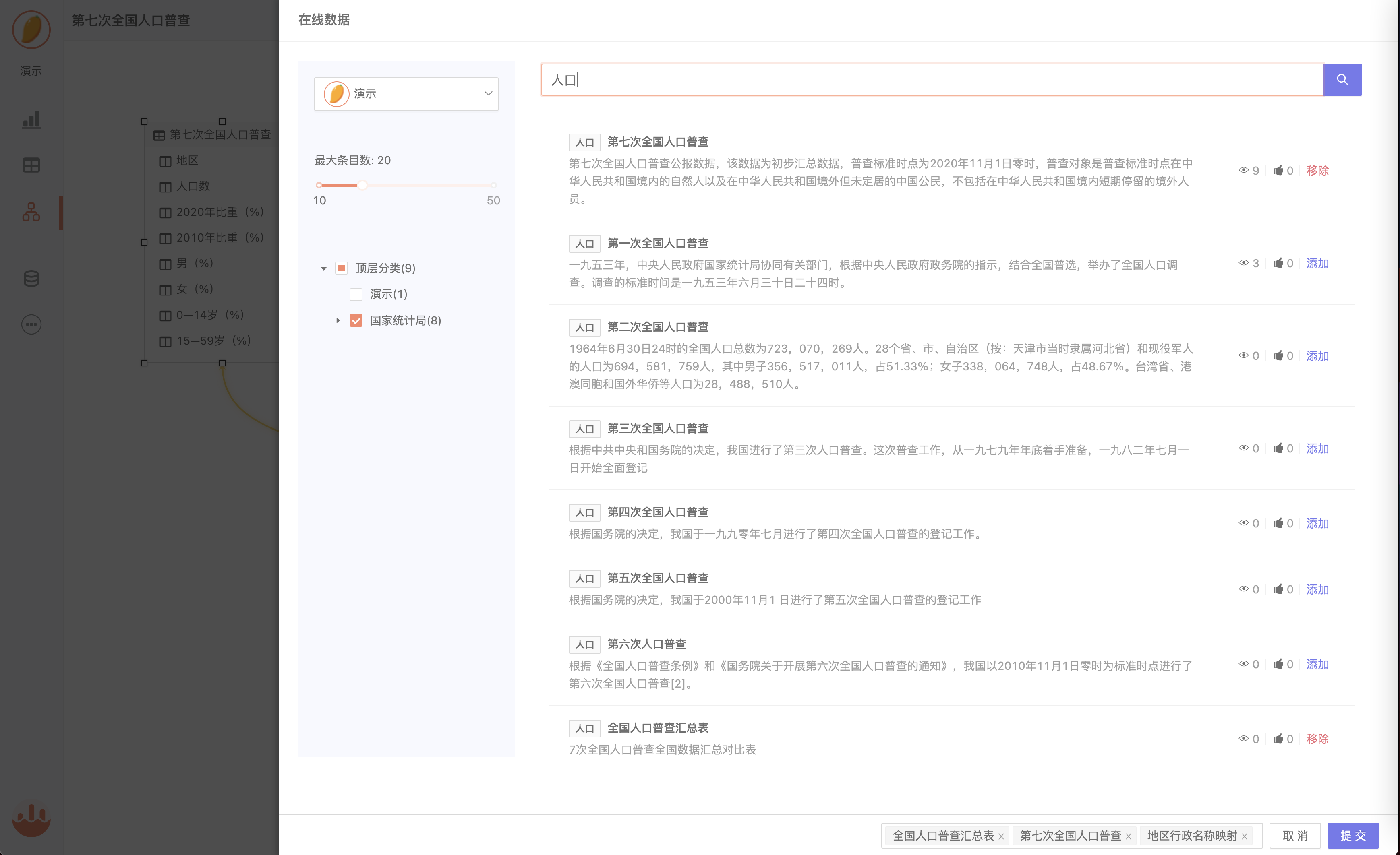

首先，我们新建一个空白的报表，导入我们需要的数据，本报表需要的数据为：第七次全国人口普查,全国人口普查汇总表,地区行政名称映射,这些数据表可在”在线数据“中搜索到，如图所示：

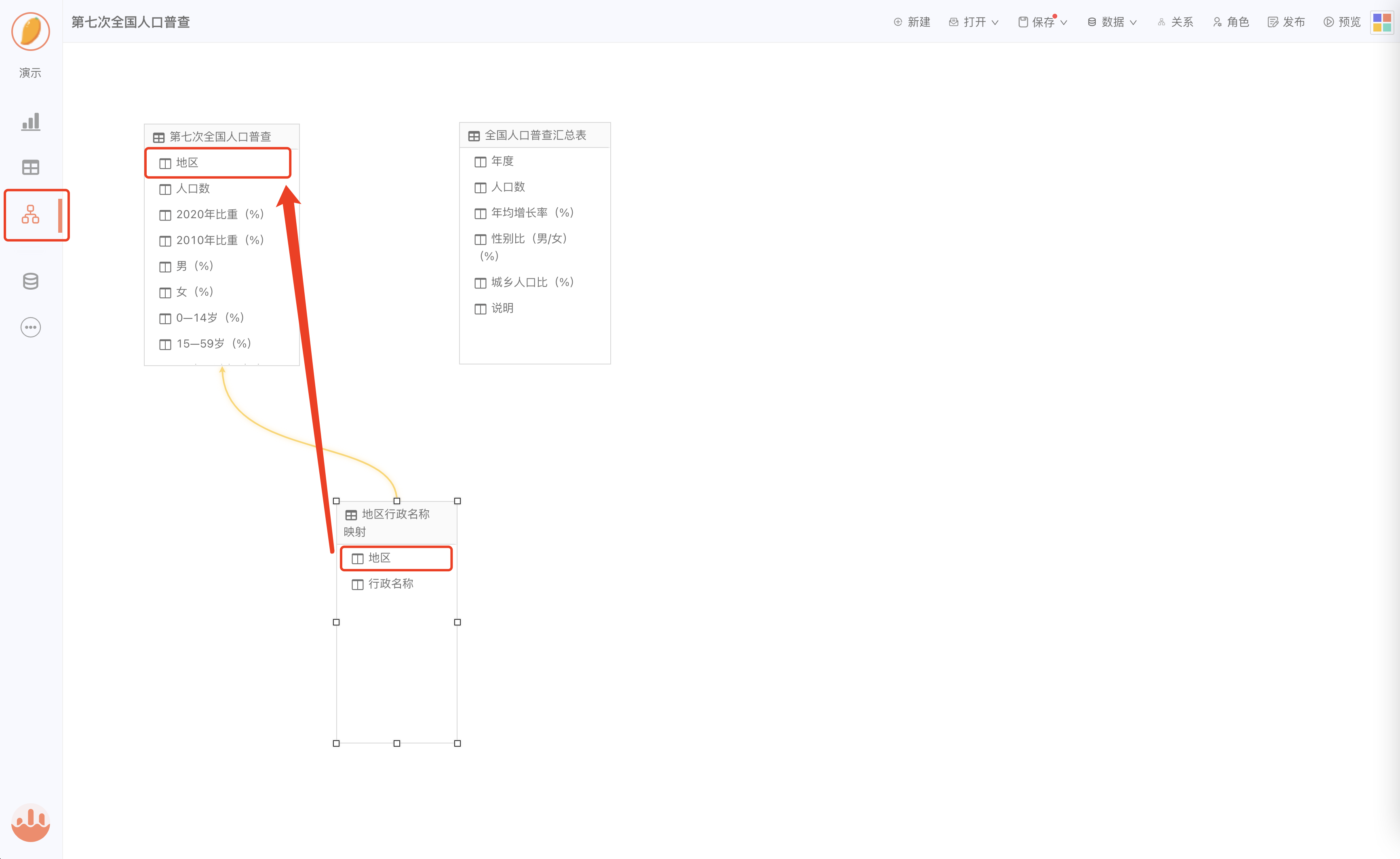

导入完 3 个表格数据后，我们需要给数据添加关联关系，点击左侧关系图表按钮，拖拽”地区行政名称映射“表的”地区“列到”第七次全人口普查“表的”地区“列，后续设计密度地图时将用到该关系，如图所示：
每个阶段处理过程中， 我们可以点击顶部菜单的”保存“按钮，进行保存，以免后续忘记保存导致设计内容丢失。
页面布局

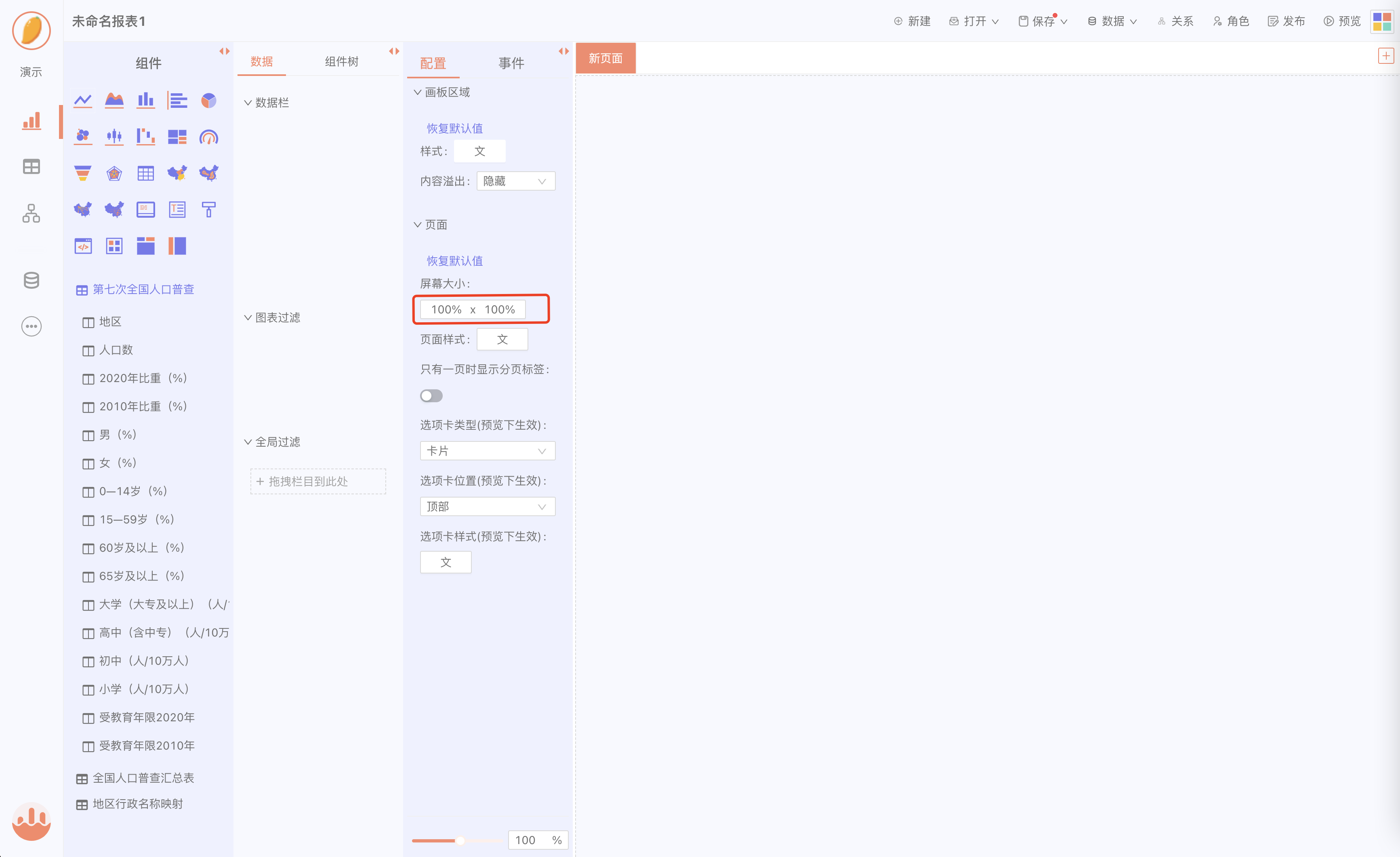

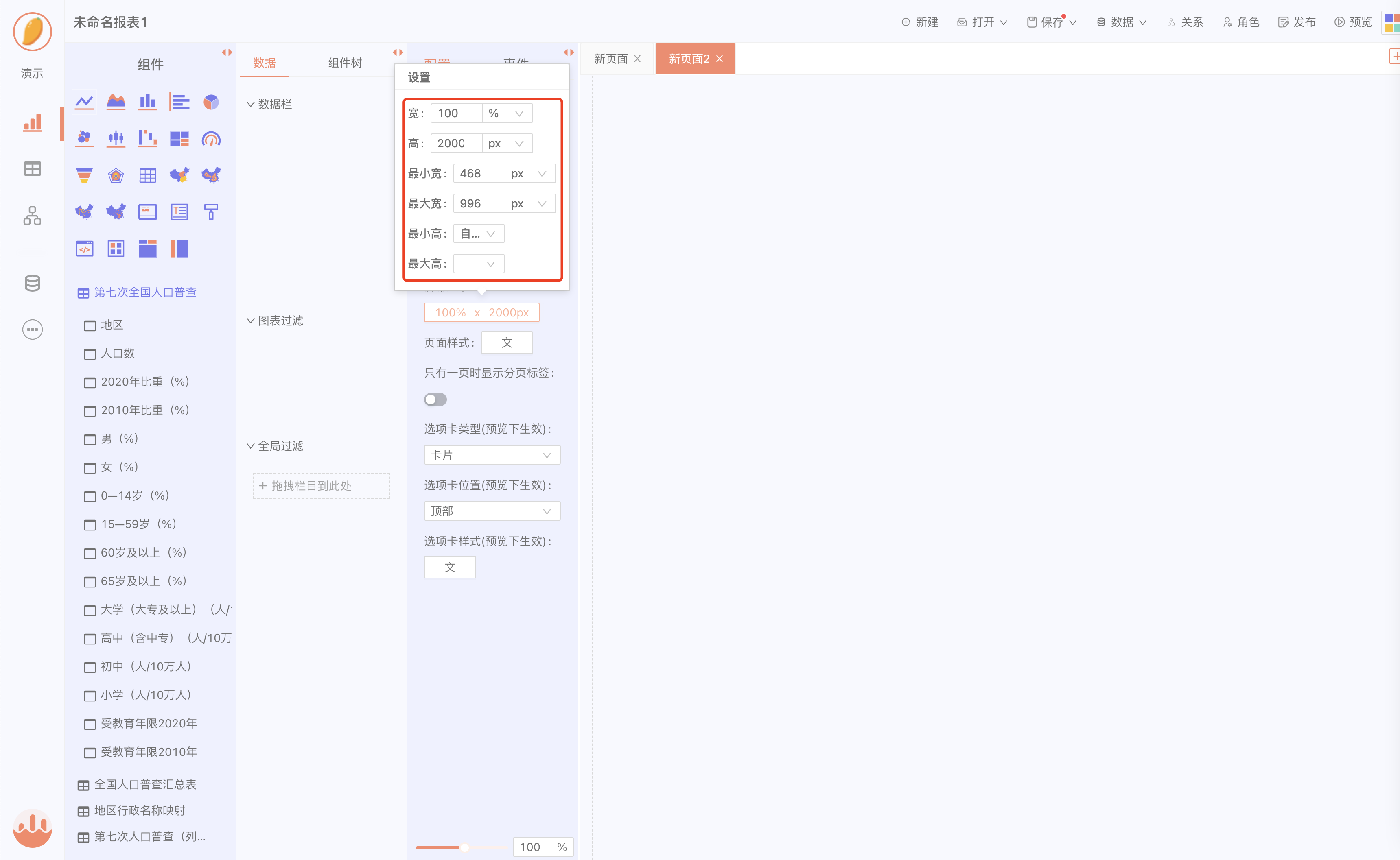

点击左侧的报表设计菜单，进入报表设计页， 在开始设计前，我们先规划整个页面的布局，首先我们设置页面的整体大小，根据效果图， 我们设置页面最大宽度为 996px，最小宽度为 468px，页面高度设置为 2000px, 保证在 PC 和移动端显示效果保持基本的一致，如图：

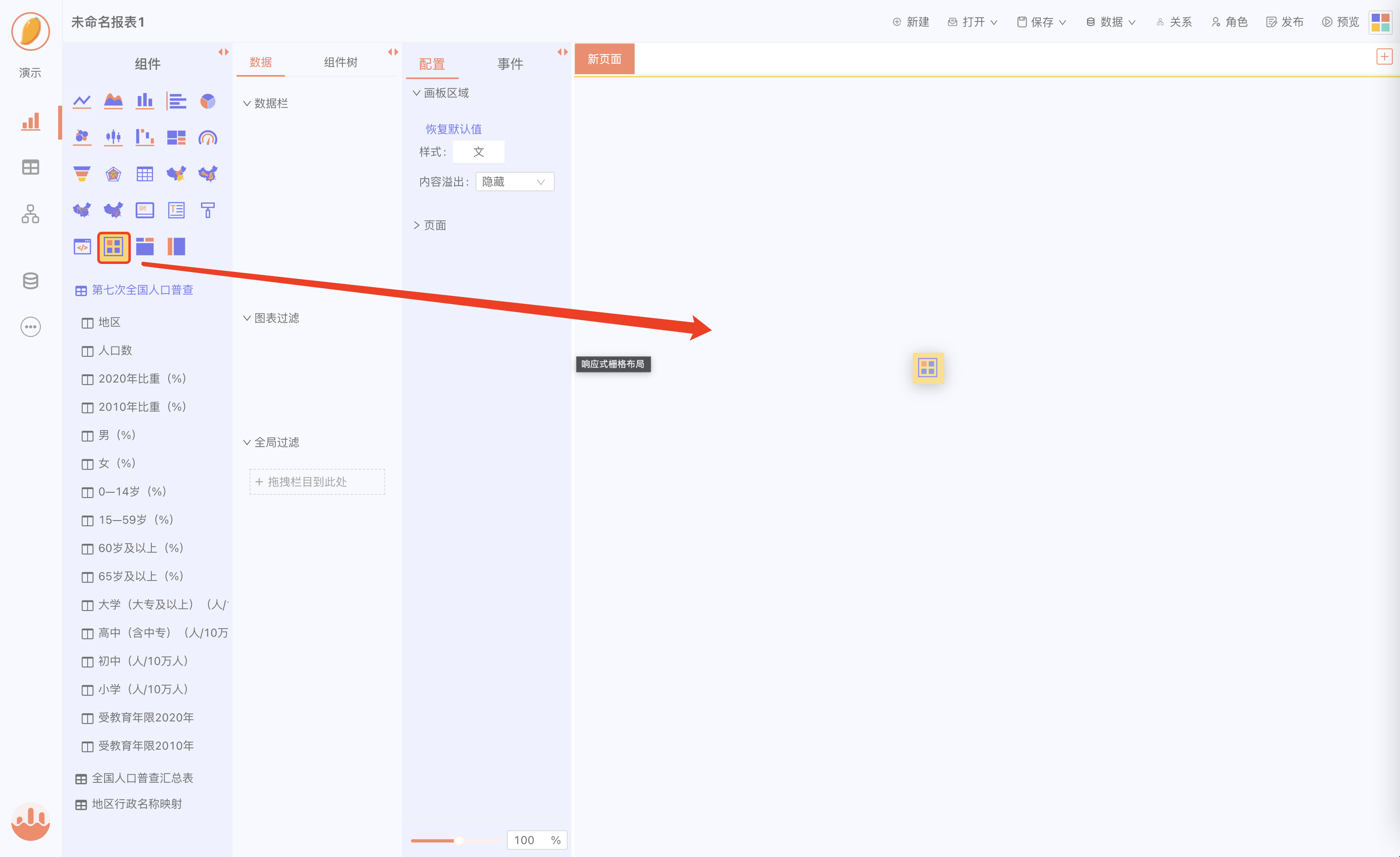

然后开始定义布局格式，按如图所示操作：
- 拖拽”响应式栅格布局“组件到页面面板中

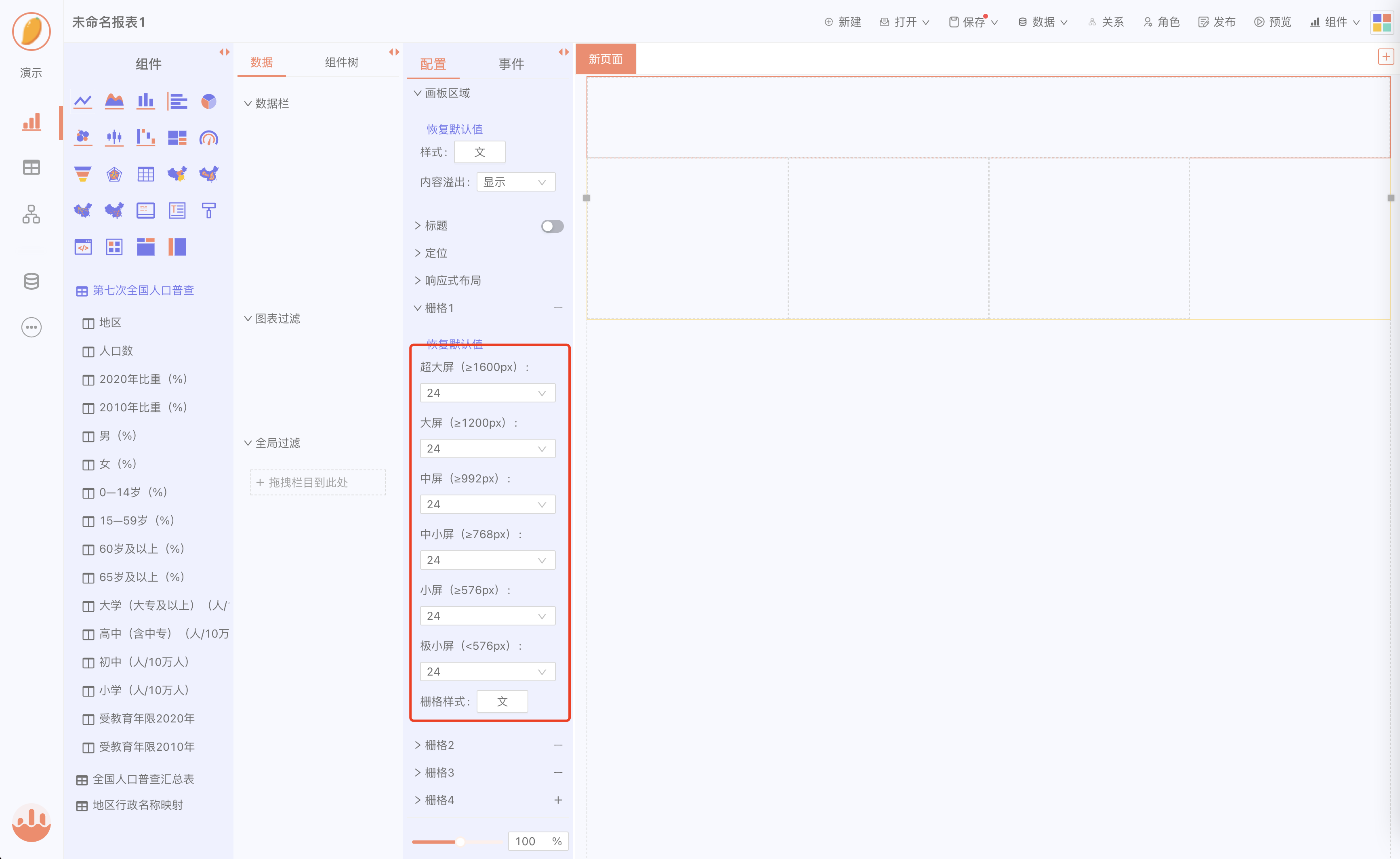

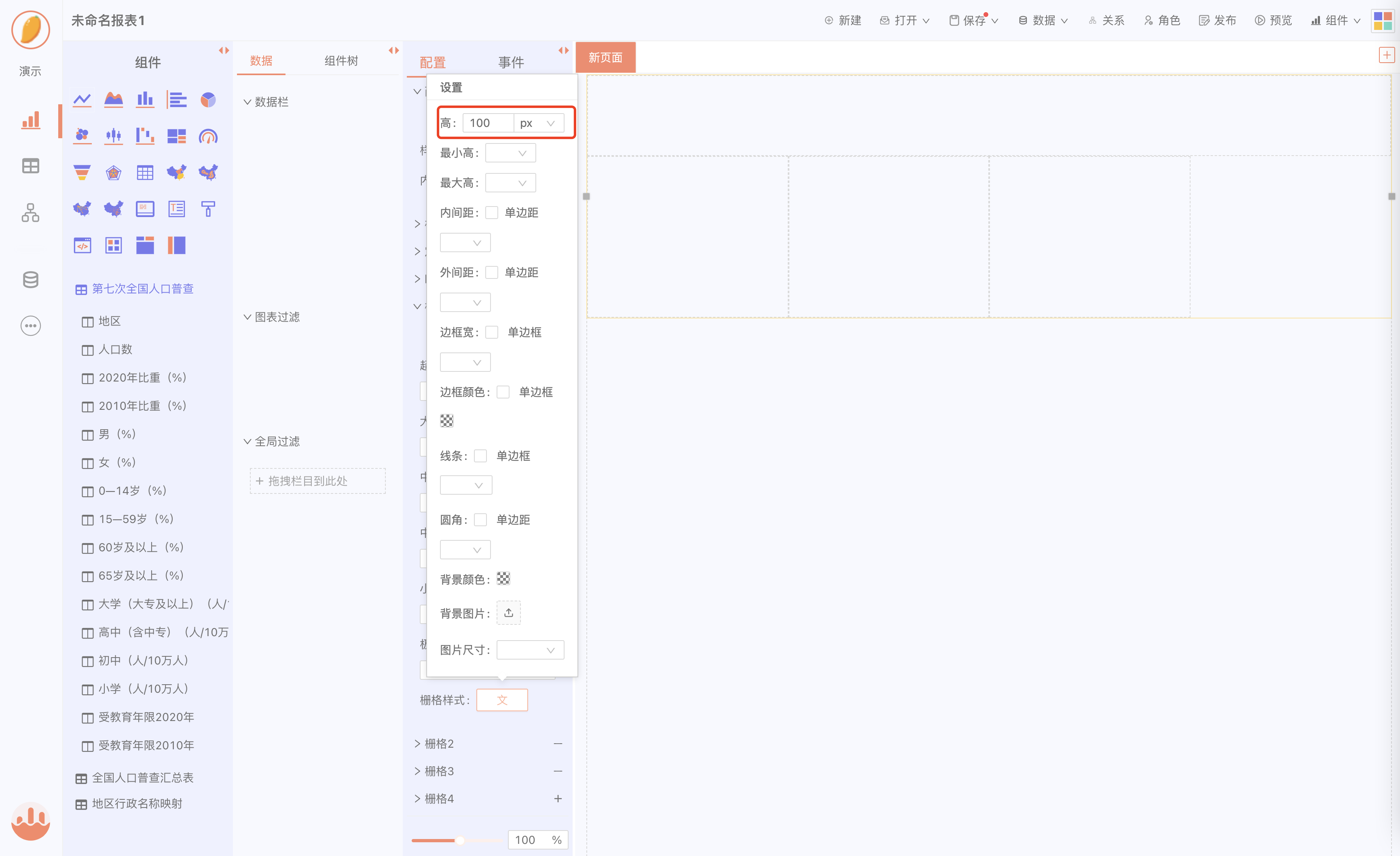

第一个栅格为标题栏，我们将第一个栅格为全宽，栅格一行被划分为 24 格，全宽即将所有屏幕都设置为 24，高度为 100px,如图：
依次类推，设置其他栅格布局，分别如下：

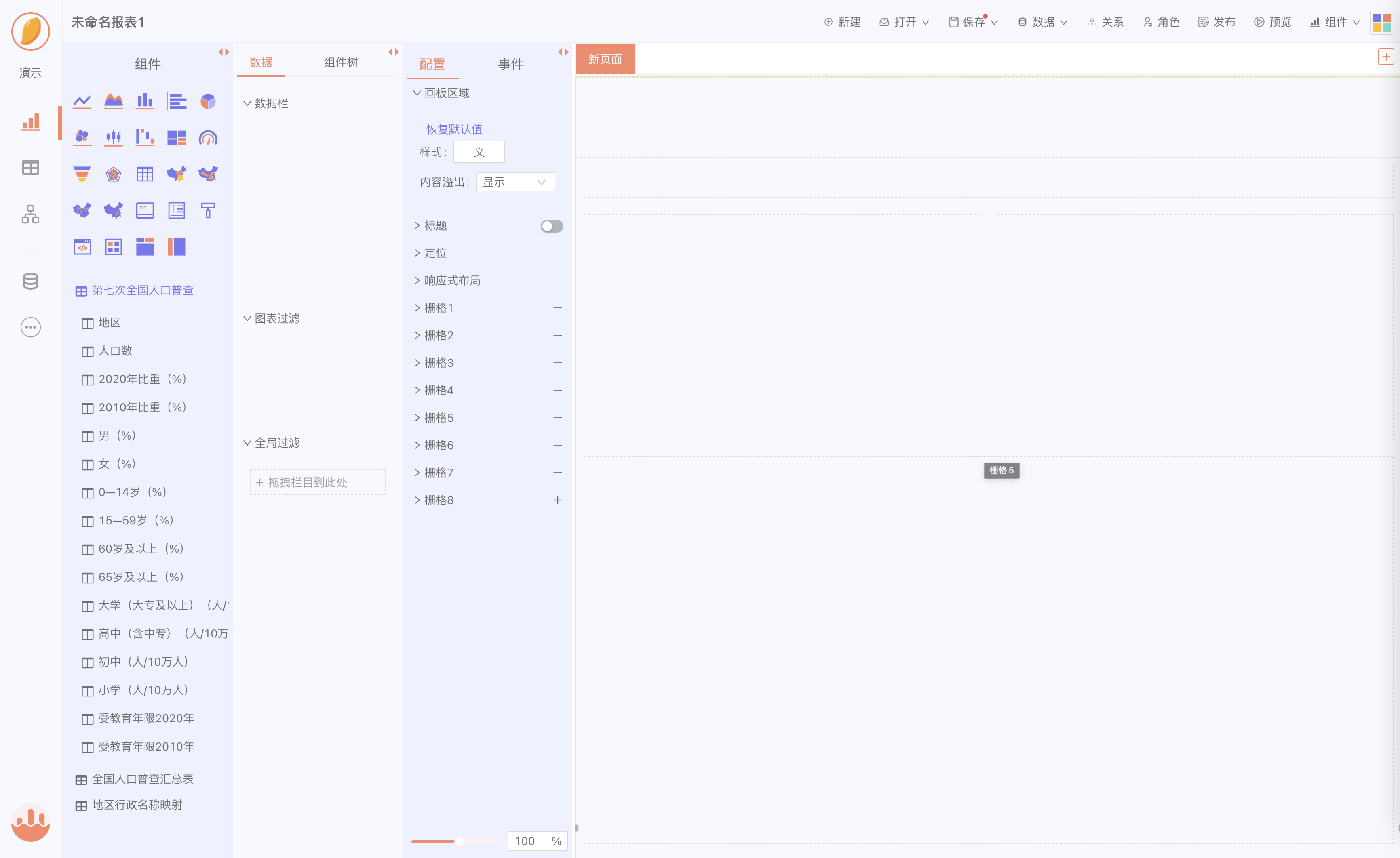

栅格 中屏（≥992px） 中小屏（≥768px） 高度 内间距 栅格 1 24 24 100px 0px 栅格 2 24 24 60px 10px 栅格 3 12 24 300px 10px 栅格 4 12 24 300px 10px 栅格 5 24 24 500px 10px 栅格 6 24 24 300px 10px 栅格 7 24 24 300px 10px 栅格 8 24 24 300px 10px 栅格 9 24 24 300px 10px 设置完成后，效果如图：
栅格 1：页面标题

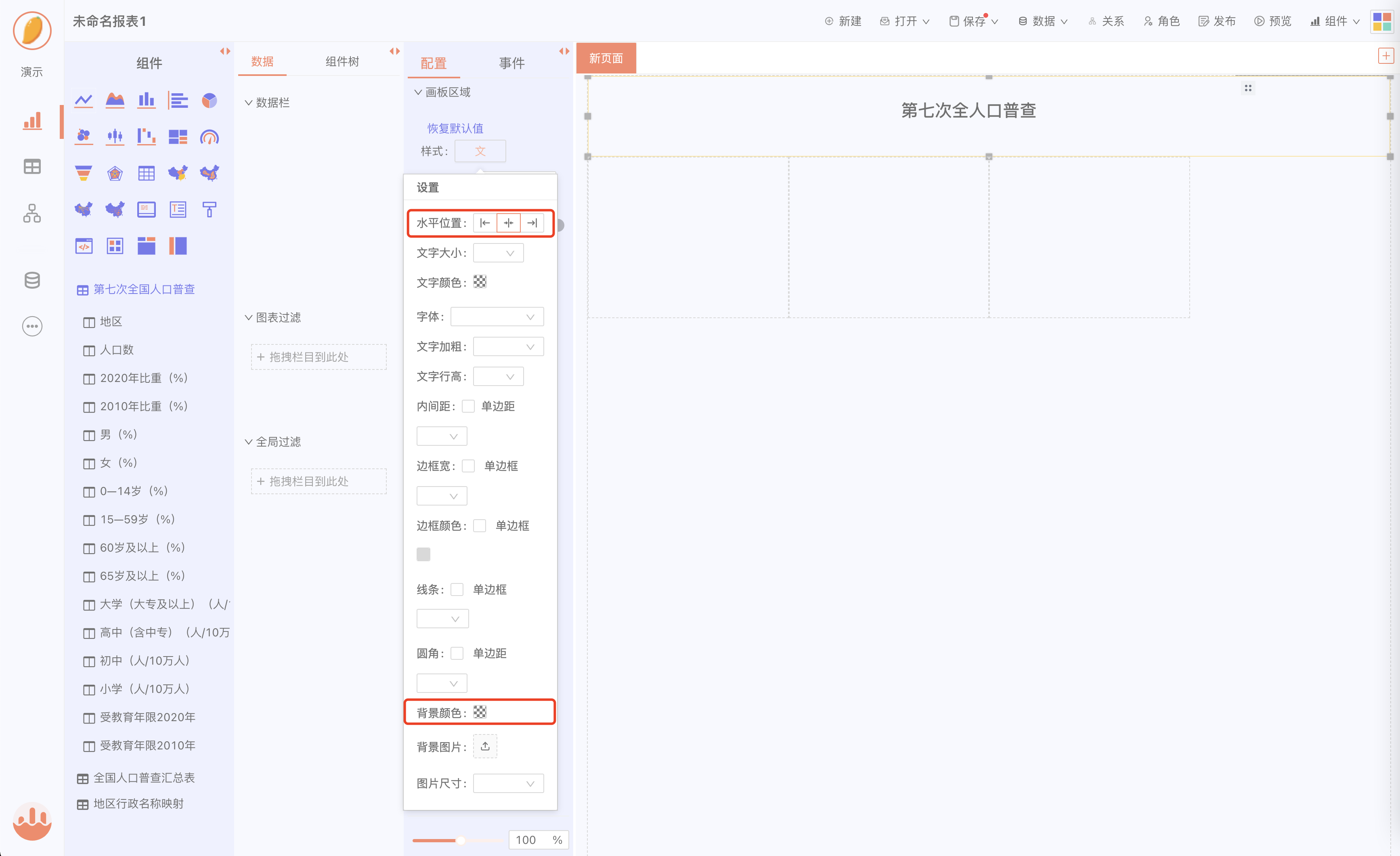

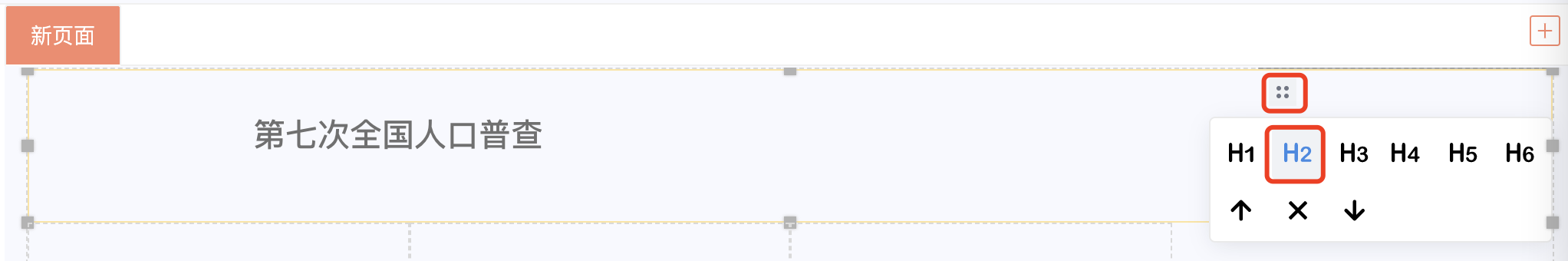

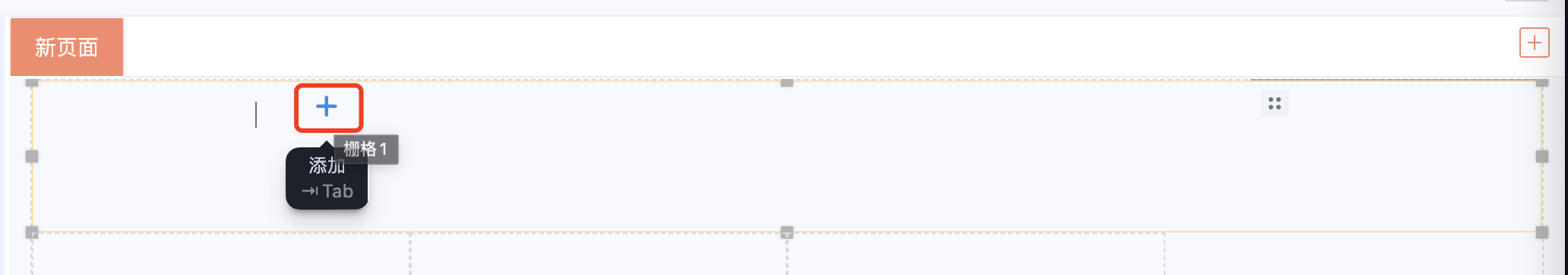

拖拽”富文本“组件到栅格 1 中，点击添加按钮添加”H“标题，输入”第一次全国人口普查“，输入完成后，点击右侧的菜单按钮，修改为 H2，并设置组件的样式，如图所示：
栅格 2：人口总数

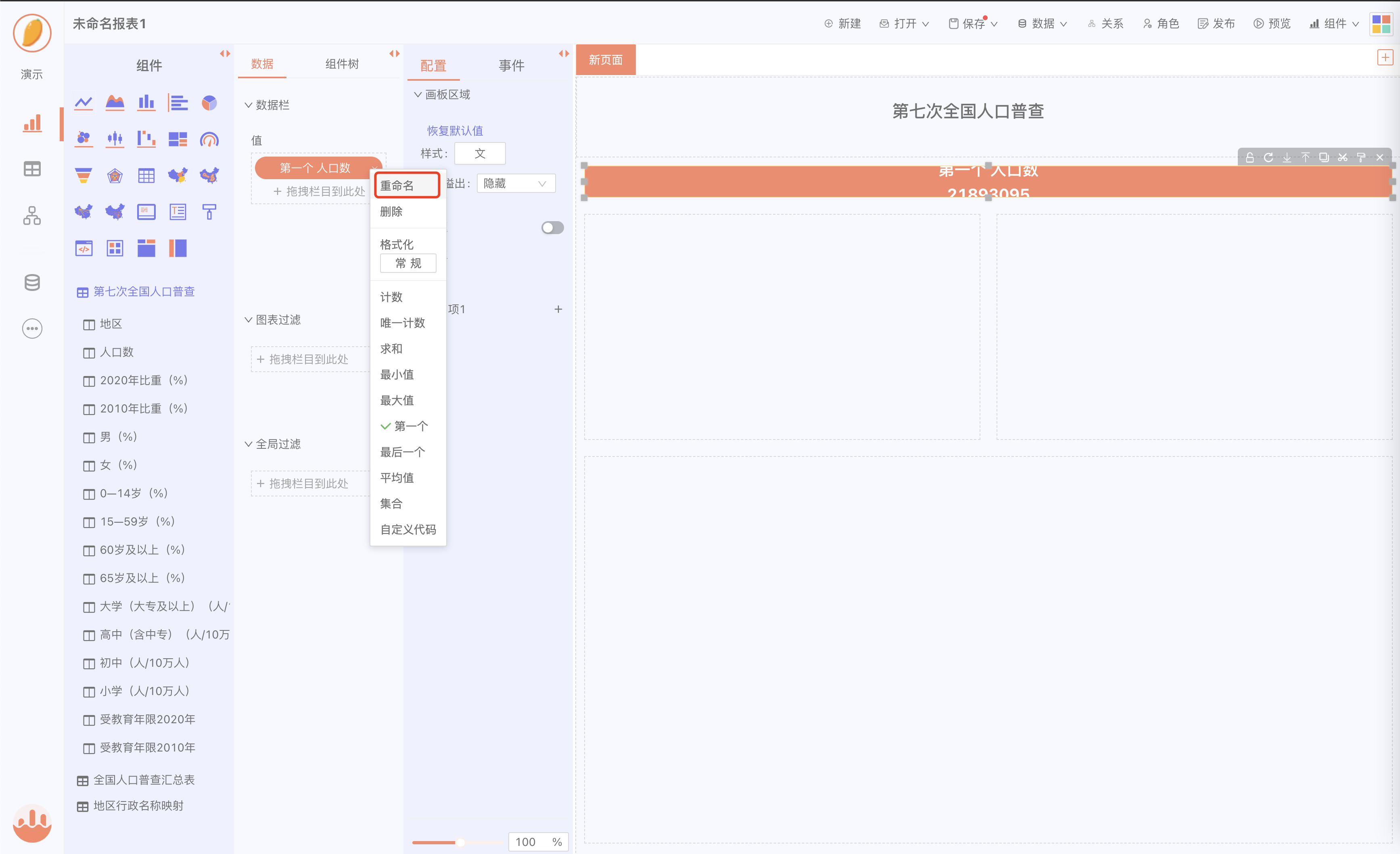

- 拖拽”卡片“组件到栅格 2 中，拖拽”第七次全人口普查“表的”人口数“列到数据栏的”值“下，并重命名为”全国总人口数：“, 同时合并规则勾选为“求和”，如图：

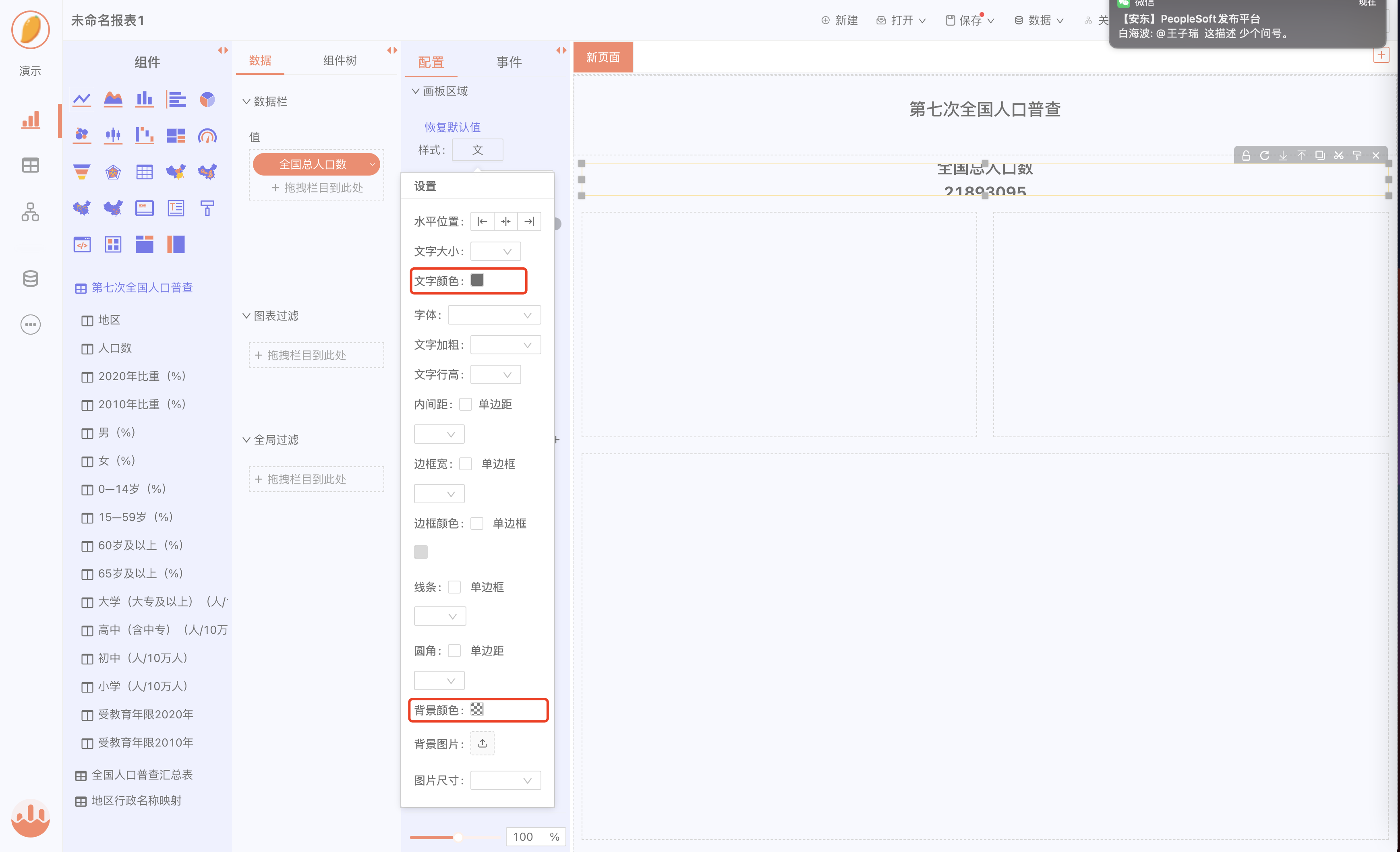

在”配置“区，设置”画版区域”样式，将背景色设置为透明，文字颜色调整为深灰色，如图：

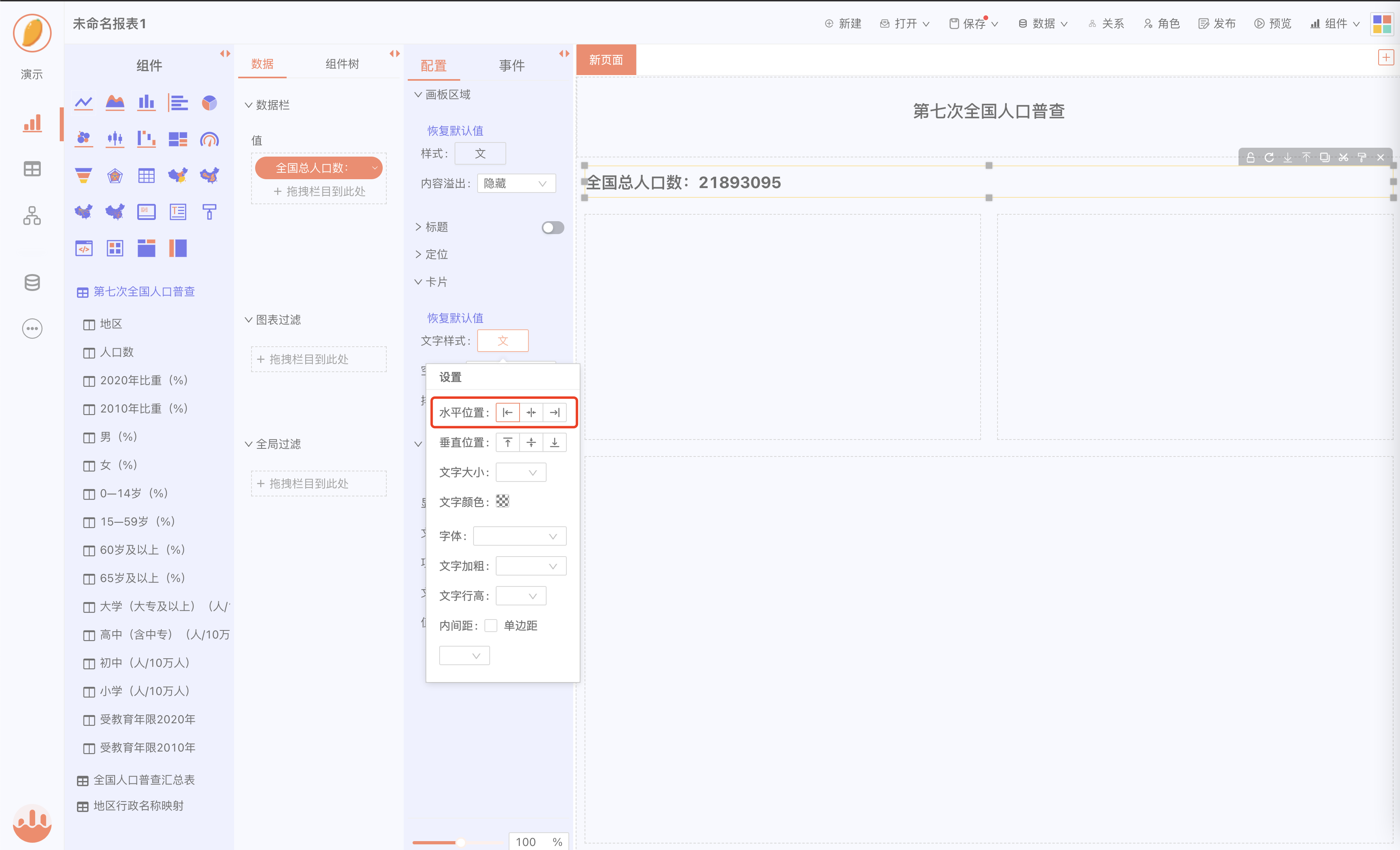

设置“卡片”下的样式，内容靠左排列，如图：

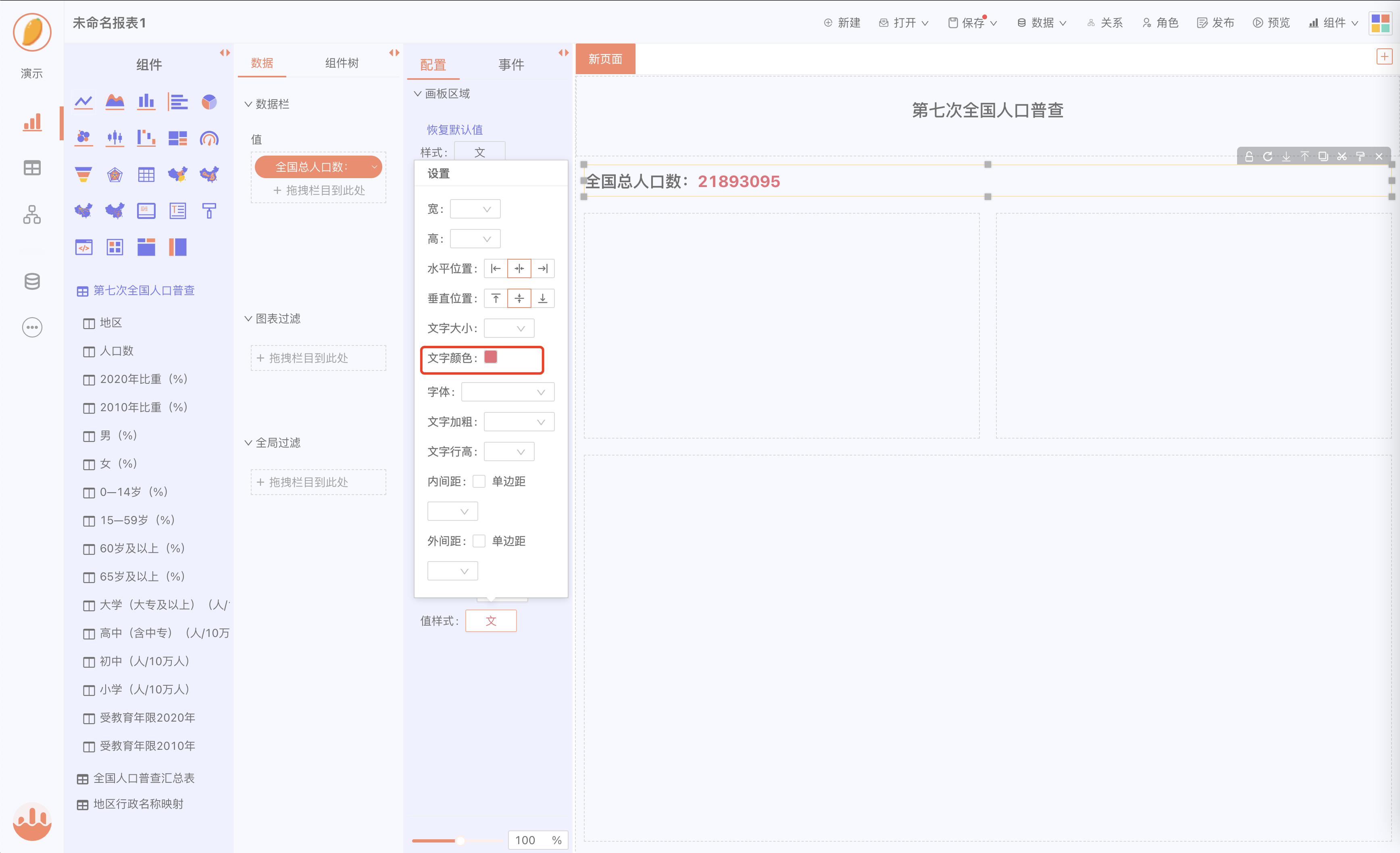

设置“卡片项 1”的“值样式”，将文字颜色调整成红色，如图：
栅格 3：性别分布饼图
在设计性别分布饼图前，我们先注意下“第七次全国人口普查”表中，性别 男和女分别以列的形式体现的， 但我们组件中是需要横向的数据格式的， 需要的数据格式类似如下：

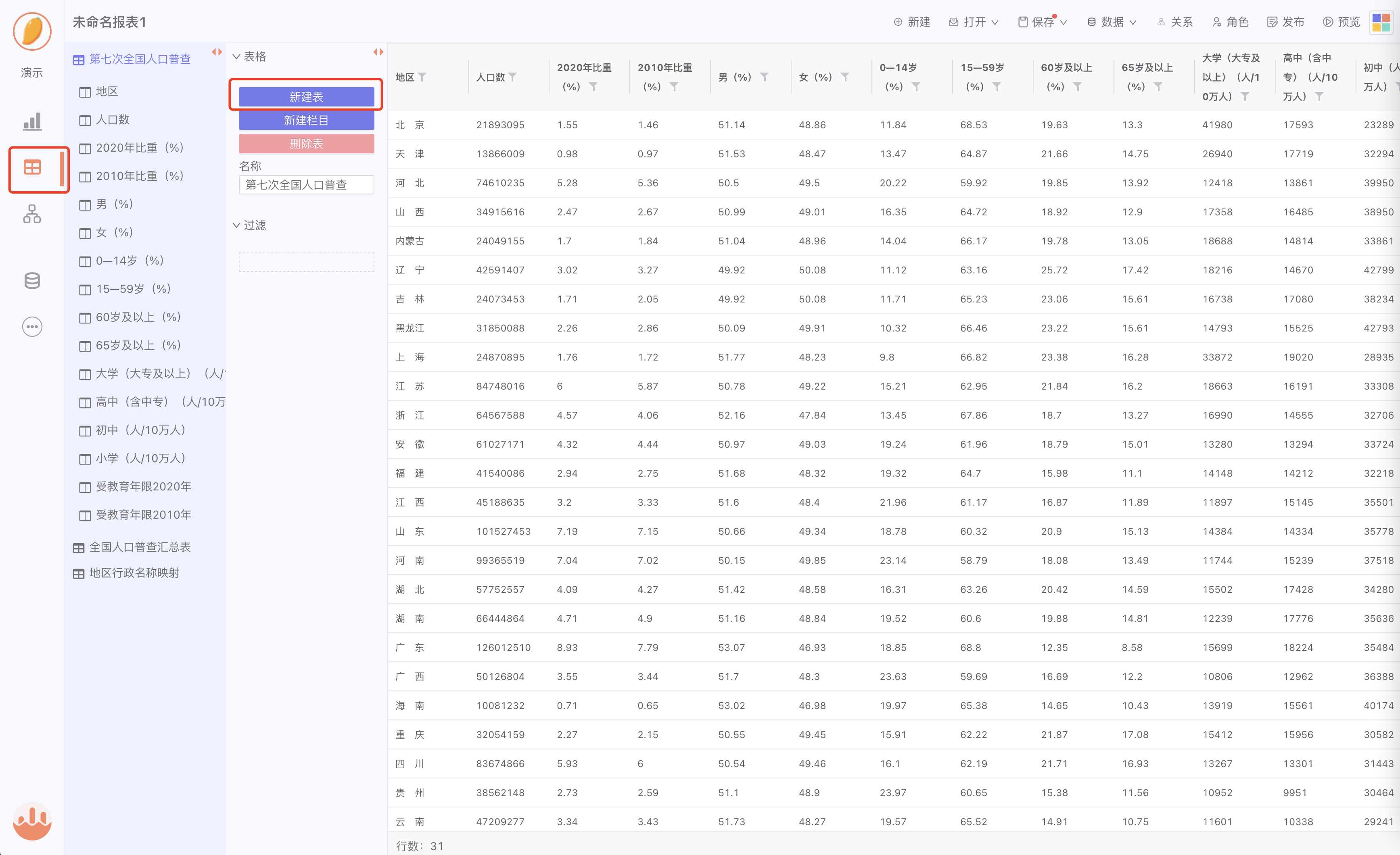

性别 人数 男 51 女 49 所以此处我们需要对数据进行转换，点击左侧表格菜单项，进入数据处理页，如图：
此时点击“新建表”按钮，在“名称”栏填写“第七次人口普查（列转行）”，在“公式”栏填写
DataHu.util.columnToRows(DataHu.tables['第七次全国人口普查'], ['男（%）',
'女（%）', '0—14岁（%）', '15—59岁（%）', '2010年比重（%）', '2020年比重（%）', '60岁及以上（%）',
'65岁及以上（%）', '大学（大专及以上）（人/10万人）', '高中（含中专）（人/10万人）',
'初中（人/10万人）', '小学（人/10万人）', '受教育年限2010年', '受教育年限2020年'], '类别', '比值')

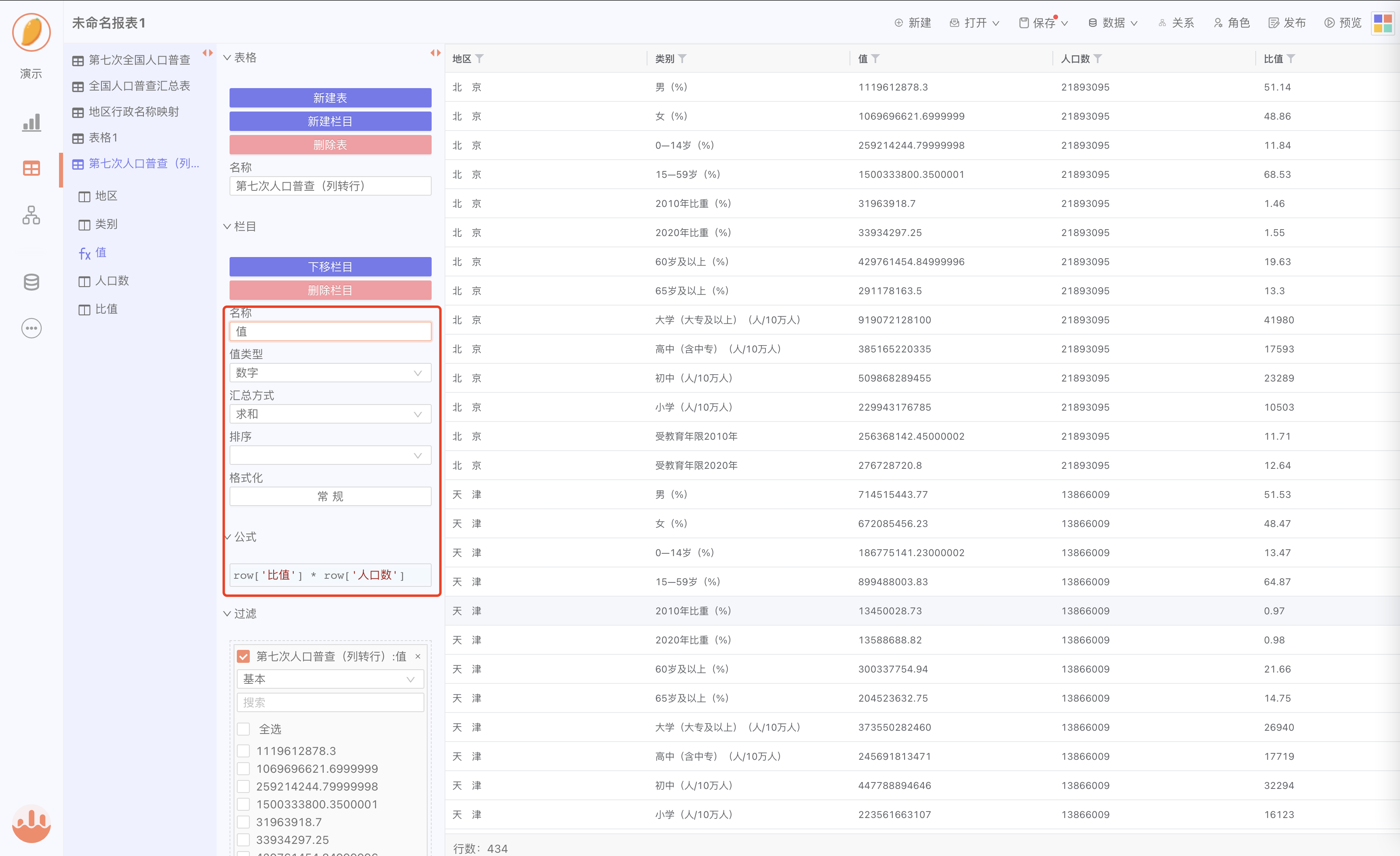

以上公式的作用是将表格的列转为行，但次数我们获取的“比值”列是百分比值，不能进行汇总相加，所以我们还需将比值转成对应的值，点击“新建栏目”，按截图分别设置相关信息，公式栏设置为：
row['比值'] / 100 * row['人口数']
如图：

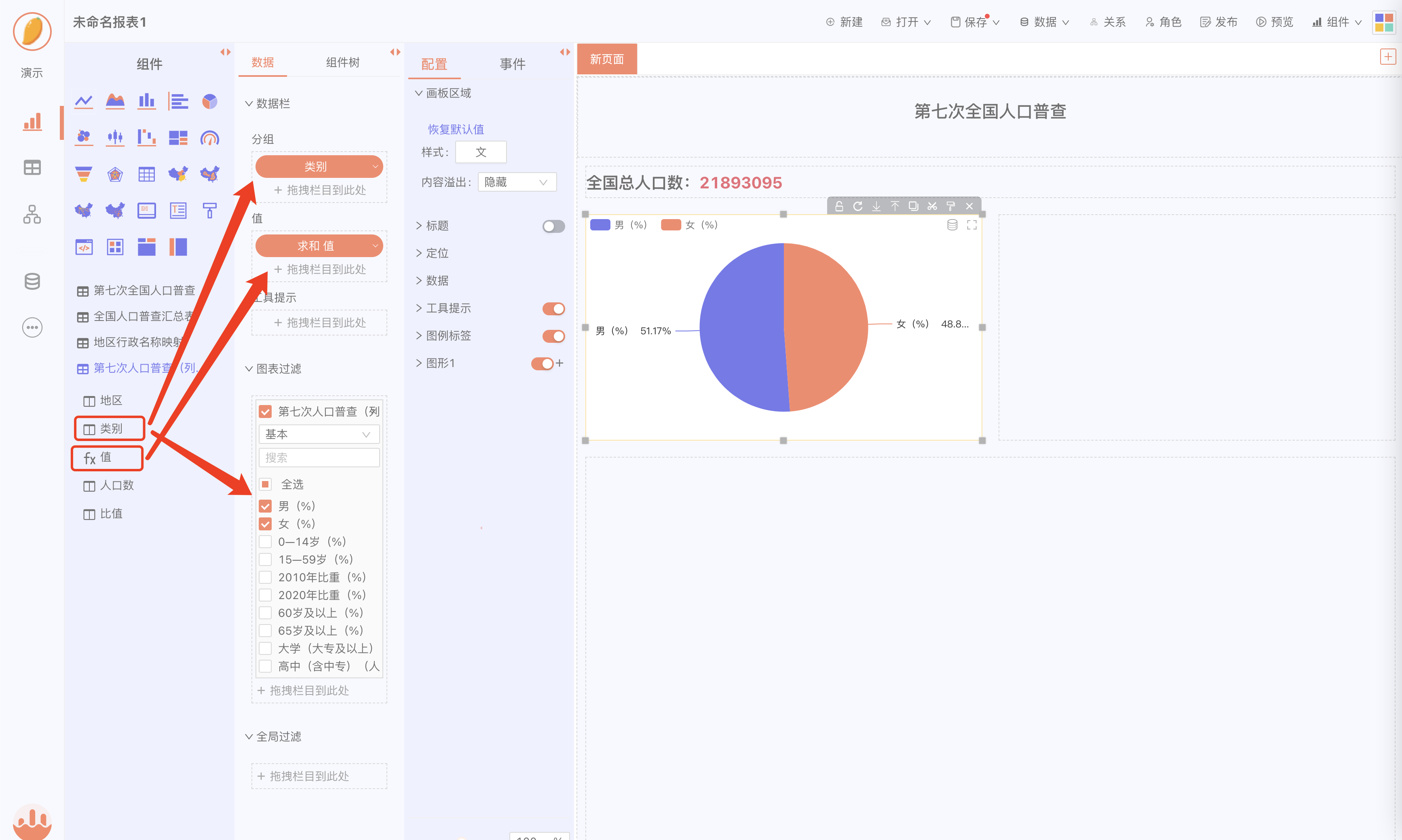

数据处理完成后，我们回到报表设计页，将“饼图”组件拖拽到栅格 3，分别拖拽“第七次人口普查（列转行）”表的 “类别”列到数据栏的分组和图表过滤下， “值”列到数据栏的值下， 图表过滤勾选“男（%）”和“女（%）”， 如图：
栅格 4：年龄分布饼图

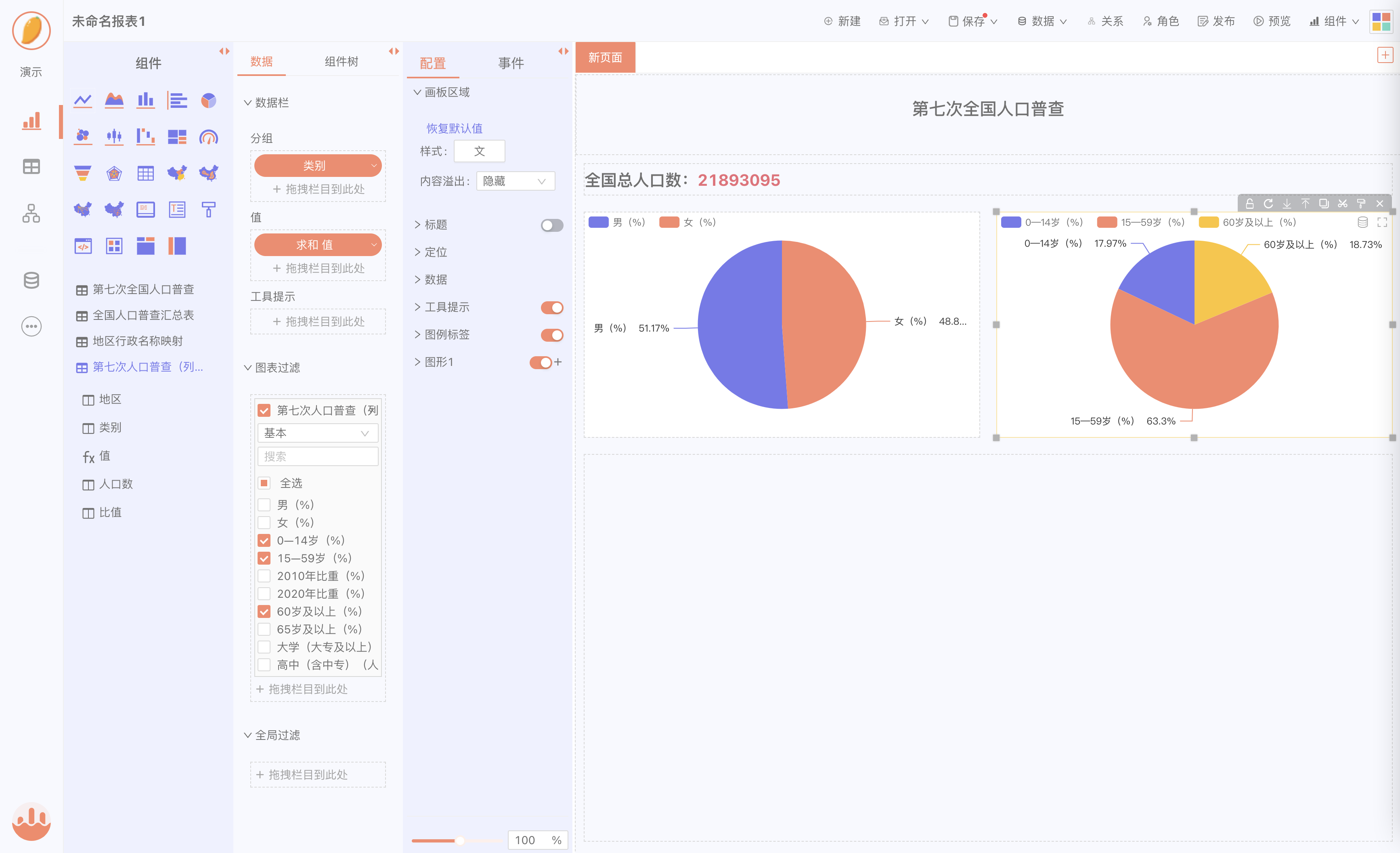

同栅格 3，将“饼图”组件拖拽到栅格 4，分别拖拽“第七次人口普查（列转行）”表的 “类别”列到数据栏的分组和图表过滤下， “值”列到数据栏的值下， 图表过滤勾选“0-14 岁（%）”、“15-59 岁（%）”和“60 岁及以上（%）”， 如图：
栅格 5：人口分布密度地图

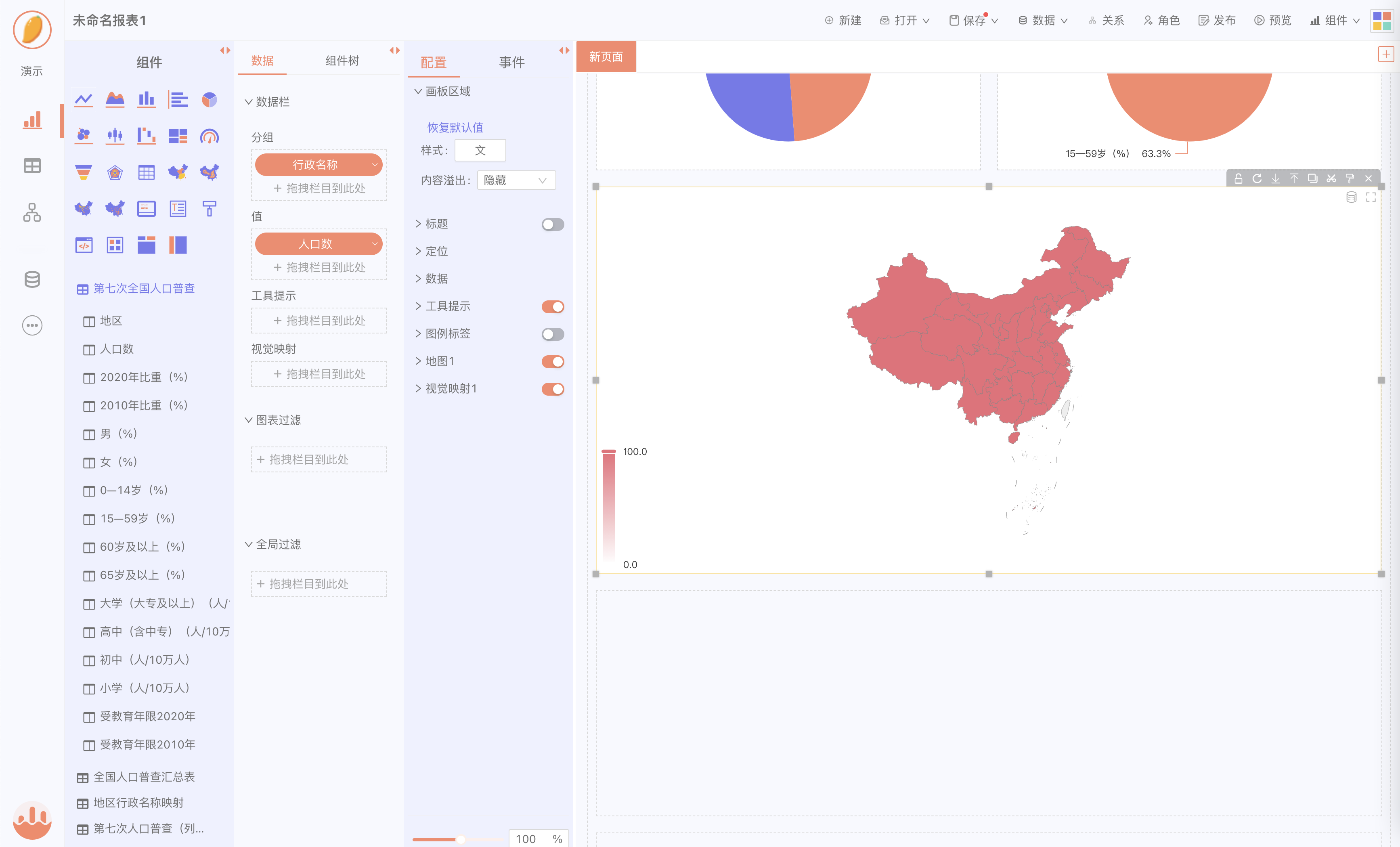

将“密度地图”组件拖拽到栅格 5，分别拖拽“地区行政名称映射”表的“行政名称”列到数据栏的分组，“第七次人口普查”表的“人口数”列到数据栏的值下，如图所示：

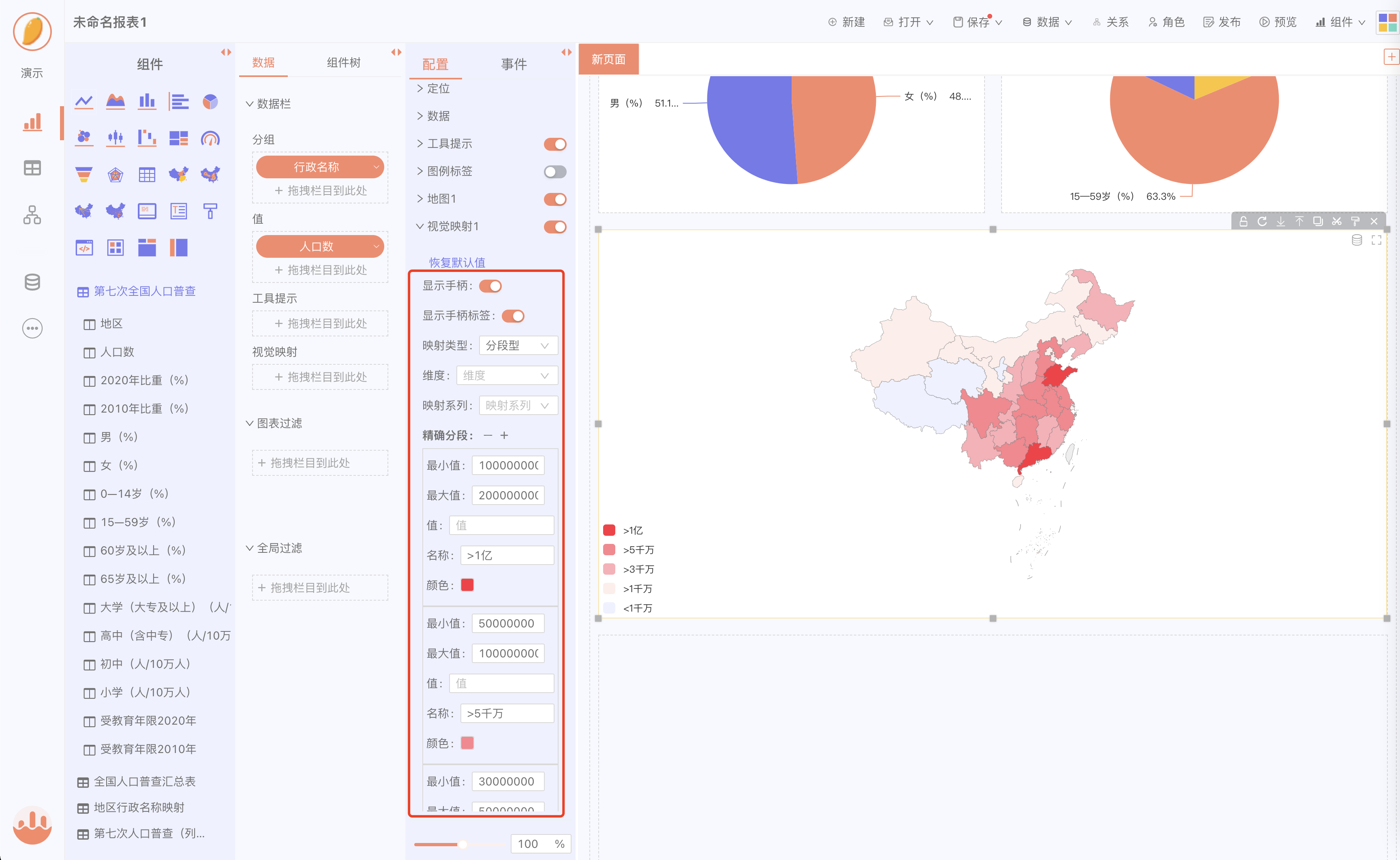

此时地图已显示出来，下一次我们需要对地图的颜色进行划分定义，点击配置面板的“视觉映射 1”，勾选“显示手柄标签”，映射类型调整为“分段行”，点击精确分段的添加按钮，分别添加一下分段
| 最小值 | 最大值 | 名称 | 颜色 |
|---|---|---|---|
| 100000000 | 200000000 | >1 亿 | #FF2E42 |
| 50000000 | 100000000 | >5 千万 | #FF838E |
| 30000000 | 50000000 | >3 千万 | #FFAFB7 |
| 10000000 | 30000000 | >1 千万 | #FFEEEA |
| 0 | 10000000 | <1 千万 | #EFF1FF |
如图：
栅格 6：地区人口数排名柱状图

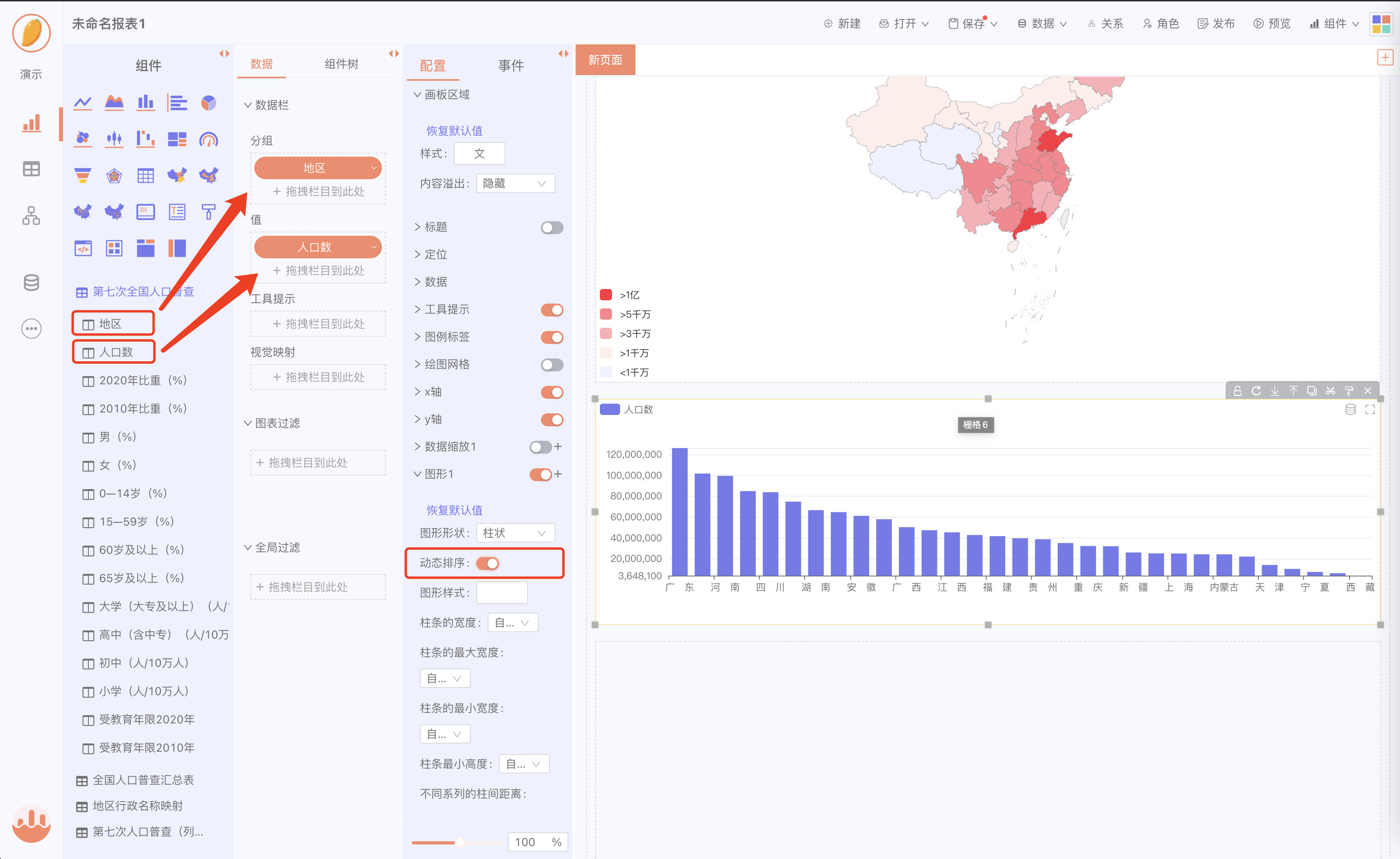

将“柱状图”组件拖拽到栅格 6，分别拖拽“第七次人口普查”表的“区域”列到数据栏的分组，“第七次人口普查”表的“人口数”列到数据栏的值下， 同时设置“图形 1”下“动态排序选项”，如图：

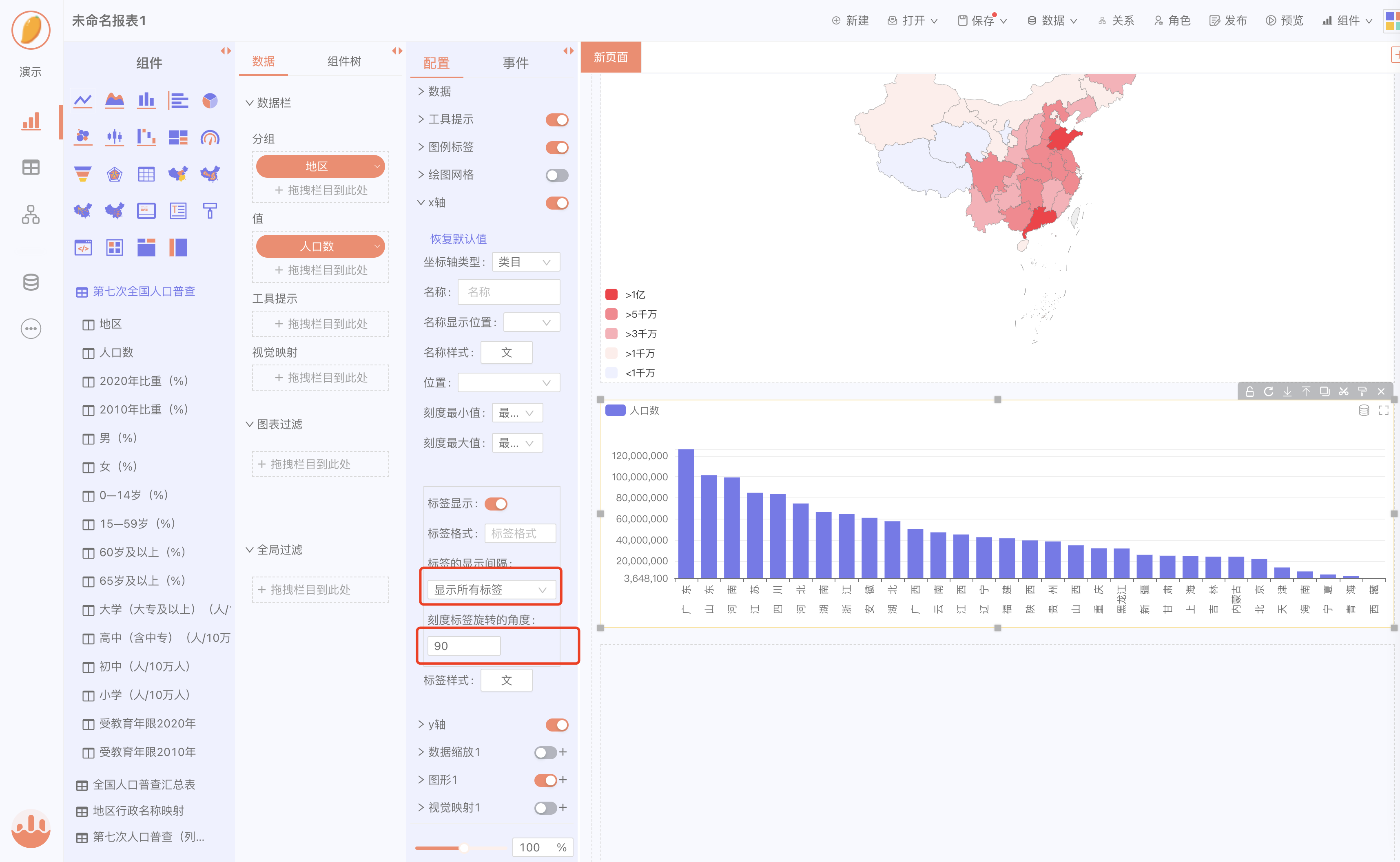

此时图中 x 轴的文字标签显示不全，我们需要设置“x 轴”的“标签显示间隔” 为“显示所有标签”， “刻度标签旋转的角度”为“90”， 如图：
栅格 7：人口增长曲线

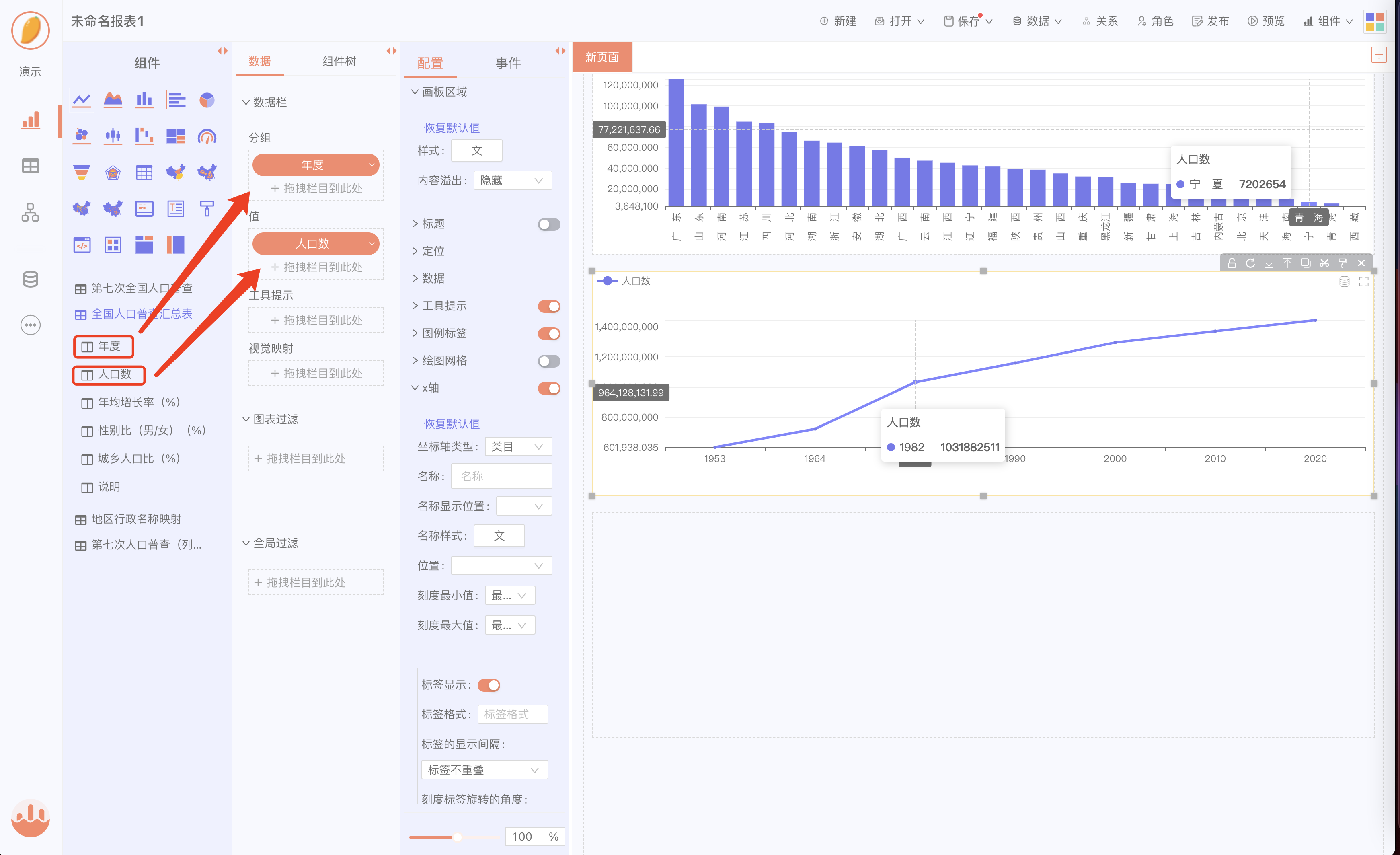

将“线性图”组件拖拽到栅格 7，分别拖拽“全国人口普查或总表”表的“年度”列到数据栏的分组，“全国人口普查或总表”表的“人口数”列到数据栏的值下，如图：
栅格 8：增长率、性别比、城乡人口比增长曲线

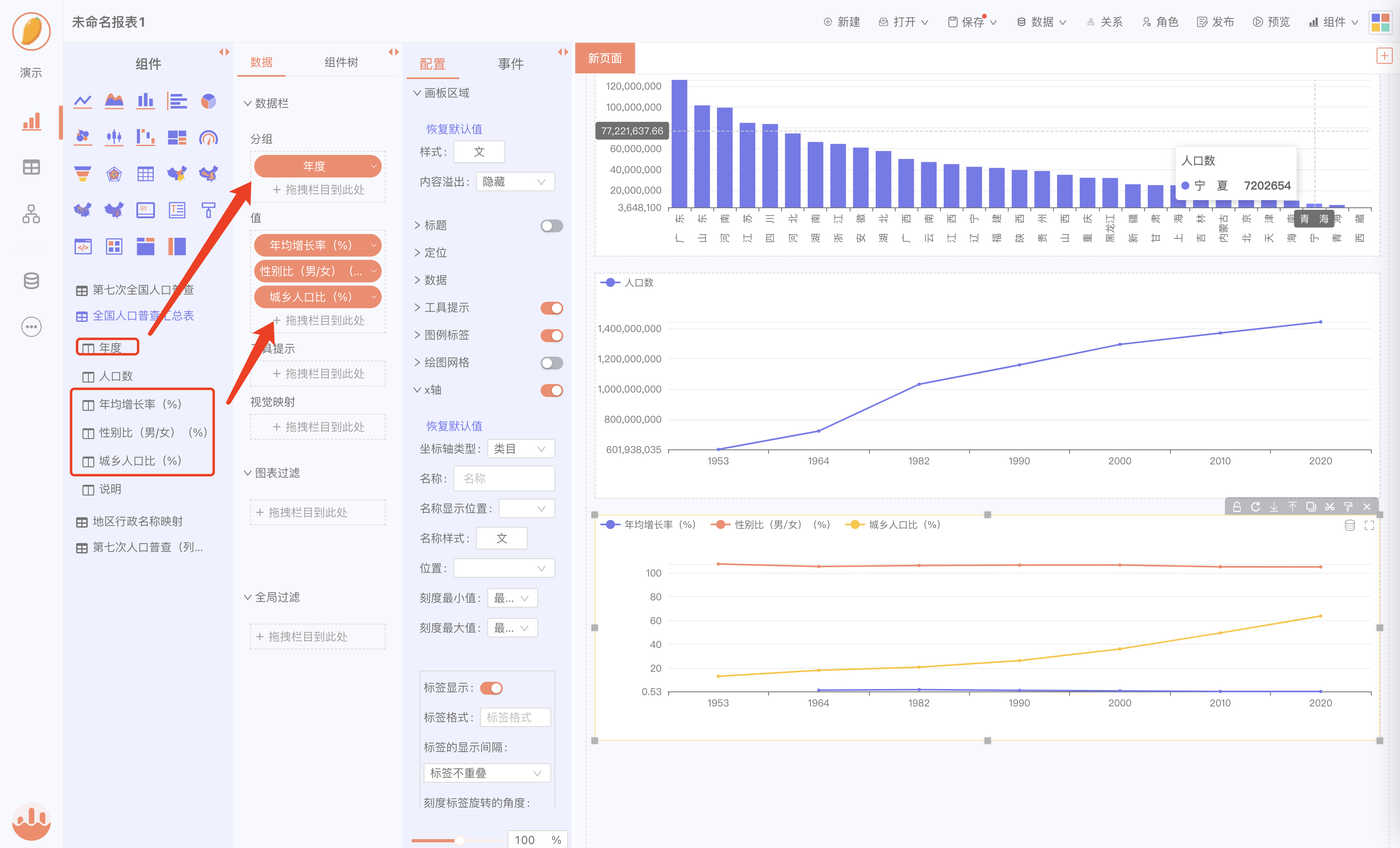

将“线性图”组件拖拽到栅格 8，分别拖拽“全国人口普查或总表”表的“年度”列到数据栏的分组，“全国人口普查或总表”表的“年均增长率”、“性别比”、“城乡人口比”列到数据栏的值下，如图：
